SBDGY-202B1電子工藝實訓臺
一、產品概述：
電子工藝實訓臺,電子工藝實訓設備，電子焊接裝調實訓平臺是高度仿真工廠的電子焊接裝配生產線，滿足學員電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實訓要求?？膳囵B(yǎng)學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工藝》相關課程的教學實訓和鑒定考核。

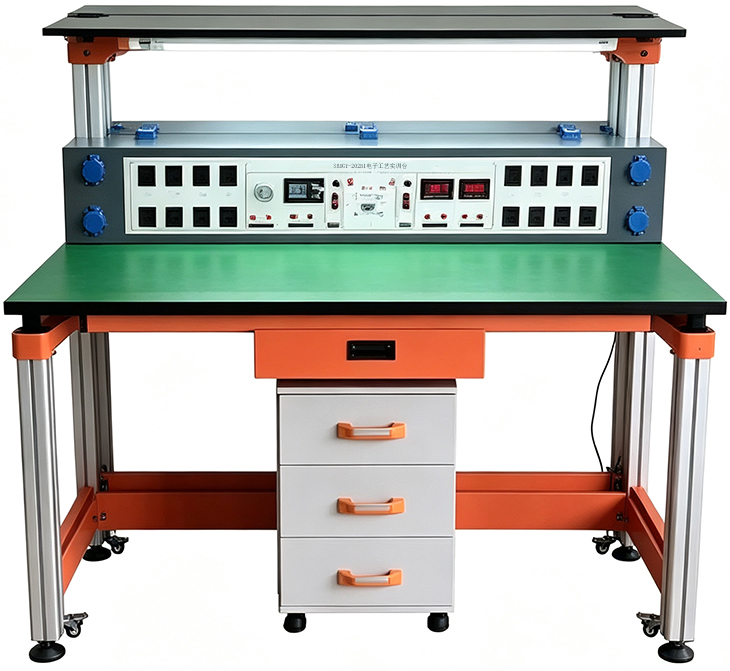

（圖片僅供參考、以實際配置為準）
二、主要技術指標：
1、輸入電壓：單相三線～220V±10% 50Hz
2、裝置容量：＜700VA
3、工作環境：溫度-10℃～+40℃相對濕度<90％(25℃)
4、外形尺寸：單個實訓臺尺寸為1.6m×0.7m×1.15m。
三、產品結構：
裝置由儀器架、主機箱、實驗桌等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）主機箱：
1.電源模塊可配置交流與直流，儀器儀表可選配，設備具備安全保護：具有漏電壓、漏電流、過載保護裝置，安全符合國家標準；直流電源為線性穩壓電源。
2.2、設備技術指標
（1）工作電源：兩相三線AC 220V±10% 50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）整機功耗：≤700V.A
（4）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安 全型插座及帶絕緣護套的高強度安全型實驗導線。
3、設置電源及儀表配置
（1）總電源部分
a.總電源空氣式帶漏保開關加上熔斷器切換整個實訓臺的單相220V電源額定電流最大為10A安 全可靠。
b．指示燈-電源線插入電網后即紅燈亮表示工藝臺已接入電源漏電開關合閘后即綠燈亮表示工 藝臺進入正常工作狀態。
（2）數顯單元和0V-30V可調直流電源部分，雙工位共用一套
電源采用高速度的微電腦控制，電壓調整旋鈕不采用普通電位器（或多圈電位器），采用編碼器開關調整并帶有電壓值快增和快減功能，超長的使用壽命長。最小輸出電壓為0.00V。恒壓源配有全數字顯示電路，系統默認顯示恒壓源輸出電壓、電壓值為0V，通過按鍵可以實現輸出電流顯示，并帶有軟件校準功能。每路輸出電壓為0-32V/1A。恒壓源必須具有全方位的保護功能，如過流、過壓、過載、短路等多重保護，并帶有聲光報警。
（3）交流可調電源，3~24V交流電源七檔可調帶過載、短路保護;，雙工位共用一套
（4）數字直流電壓表與電流表，雙工位，每工位各一套 ，一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）
（5）多功能插座 ，雙工位，每工位各一套
10路單相電源插座，可以方便設備、儀表的擴展時使用
（三）學生凳2張
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色；
（四）實訓套件（2 套/臺）
序號 | 名稱 | 技術參數 | 數量 |
1 | 直流穩壓電源 | 掌握穩壓電源的工作原理，學會電子電路的測試、檢修方法與技巧 | 2套 |
2 | OTL 功 率 放大電路 | 掌握互補對稱式 OTL 功放電路的工作原理，學會測試低頻功率放大器頻率特性的方法，并熟悉常用儀器儀表的使用方法 | 2套 |
3 | 多路搶答器 | 了解搶答器工作原理，熟悉電子電路的裝配、調試、檢修方法 | 2套 |
4 | 可編程定時器 | 掌握可編程定時器的電路結構和工作原理，熟悉 CD4543、CD4029、CD4011 在電路中的具體應用 | 2套 |
5 | 聲光雙控節電燈 | 了解聲光雙控節電燈電路結構和工作原理，熟悉光敏三極管、555 時基電路、雙向晶閘管在電路中的具體應用 | 2套 |
6 | 門鎖防盜報警器 | 了解與非門電路的實際應用，掌握門鎖防盜報警器電路的工作原理 | 2套 |
7 | 光控音樂門鈴 | 了解音樂集成塊和光敏三極管的具體應用，熟悉光控音樂門鈴的電路結構和工作原理 | 2套 |
（五）實訓工具（2 套/臺）
配常用的數字式萬用表、元件盒、斜口鉗、小鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲、吸錫器、驗電筆、工具箱。
