SB6-移動通信實驗箱
一、概述：
移動通信實驗箱,移動通信實驗室設備是本公司新近推出的新型移動通信實驗系統，它有移動終端、移動基站、移動交換機組成。移動終端既可完成基本的移動原理實驗且能自成系統完成相當于GSM和CDMA手機的通話與測試實驗；也可和移動基站、移動交換機配合構成一個完整的移動通信系統。
二、技術指標
（一）移動通信原理實驗箱（移動終端）
移動終端實驗箱既能完成移動通信原理實驗又能作為一個移動終端進行手機的系統實驗和手機的測試實驗
三、移動通信原理實驗
l 信源編碼實驗；
l 聲碼器實驗；
l 信道編碼實驗；
l 擴頻解擴、CDMA編碼實驗、地址碼的相關性與信號分解；
l 時分復用與解復用；
l 各種調制解調實驗；
l 各單元級聯起來組成一個CDMA手機系統實驗（可以撥號通話）；
l 手機模擬系統各模塊信號測試實驗；
l GSM/GPRS模塊配置與AT命令編程實驗；
2、移動通信系統實驗（完成任意移動終端間實時雙工通信）發送：
(1)撥號呼叫實現移動終端信令交換。
(2)完成語音的模數轉換，實驗箱采用AD73311線性16位A/D變換，采樣率32K/S。
(3)AMBE2000對前級的語音數據進行壓縮編碼，語音速率為2350bps，F(xiàn)EC速率為50bps。
(4)對語音數據進行線路編碼：卷積編碼。
(5)對語音數據插導頻后進行CDMA編碼。
(6)QPSK調制。
(7)射頻調制、發射。
(8)基于GSM/GPRS模塊的虛擬手機開發實驗、分布式數據采集實驗；接收：為上述過程的逆過程。
（二）移動基站
l 移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；
（三）移動交換機
l 移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
三、系統特點
1.CDMA手機的信息處理過程
(1)發端：語音數字化、壓縮、CDMA編碼、調制、上變頻、發射……；
(2)收端：接收、下變頻、解調、CDMA譯碼、擴張、還原語音。但其它產品或用GSM、CDMA的MODEM，只能通過公網模擬，無法進行信號測試；或?qū)⒄Z音用無繩電話通信，移動部分只做時分復用或擴頻，無法構成真實系統。
(3)CDMA自成系統的配置與組織圖
移動通信系統實驗室標準配置：24臺移動終端；3臺移動基站；1臺移動交換機；（特殊要求可減配終端和基站或通過修改軟件增配終端）
2.從學校經費考慮，系統的數據速率、射頻頻率作了合理的調整，在保證系統完整性的前提下，能用常規儀表進行實驗測試。
3．移動交換機上能實時跟蹤移動臺入網、接續狀態、通話記錄等信令信息。
4．在移動終端和PC機相連后，用戶可在PC機上實時檢測到終端和基站間的信令交互過程。
5．可以和現有的公網之間通信，和公網基站和移動臺之間進行信息交互。在計算機的輔助下，對公網GSM和GPRS信令進行部分分析。
四、實驗項目

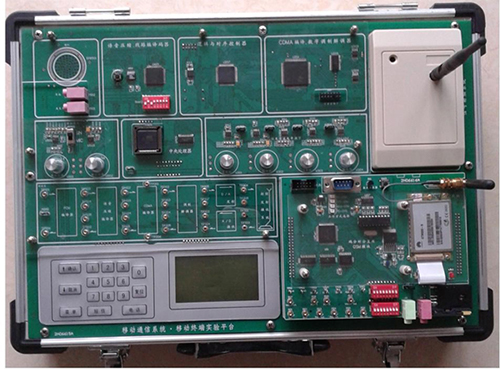

SB6-1移動終端：
l移動基站：
l移動基站作用：
A）管理業務信道和控制信道；
B）動態查詢各移動終端的工作狀態；
C）給移動終端分配業務信道資源；
D）向移動終端發送各種信令信號；
E）將各終端所處狀態及交換信息打包用光纖發給移動交換機；
F）切換并管理小區間的移動終端；
移動交換機作用：
A）接收基站發來的交換信息；
B）轉接小區間接續信令；
C）協調分配信道資源；
D）將整個通信網中終端狀態送給PC機，并在PC機上顯示。
五、移動通信實驗箱標準配置表一
序號 | 分類 | 硬件名稱 | 標號 | 說明 |
1 | 主實驗系統 | 移動通信實驗箱 | 主體箱 | 提供移動通信原理性實驗 |
2 | GSM實驗?zāi)K | 功能模塊 | 真正可實驗的公網通信 |
3 | 軟件及配件部分 | PPT多媒體課件 | 贈送 | 仿真電路和實驗箱電路相一致 |
4 | 實驗指導書電子文檔（Word） | 贈送 |
5 | 實驗指導書 | 贈送 |
6 | 電源線 | 贈送 |
7 | USB線 | 贈送 |
8 | 信號連接線 | 贈送 |
標準配置表二
序號 | 分類 | 硬件名稱 | 性質 | 說明 |
1 | 交換系統 | 移動通信基站 | 按資金情況可增配 | 3臺 | 獨立式移動通信基站 |
2 | 移動通信交換機 | 按資金情況可增配 | 1臺 | 獨立式移動通信交換機 |
3 | 通信機柜 | 贈送 | 1臺 |
|
4 | 通信光纜 | 贈送 |
|
|
