SBDQ-ZDHT電氣自動化綜合實訓平臺
一、電氣自動化技術考核實訓裝置概述
電氣自動化綜合實訓平臺、電氣自動化技術考核實訓裝置、隨著信息化技術的發展，高新技術滲透各個產業，電氣技術作為高新技術發展的核心技術，和人們生活密切相關，成為推制造業轉型升級的重要力量。電氣技術正朝著集成化、自動化、智能化方向發展，作為科技進步的產物，例如機器人、數控機床、自動產線等無不滲透著電氣技術的應用，而其裝配、調試及維修更需要大量的電氣專業技術人員，如何為制造企業培養具備電氣專業綜合能力的專業人才，如何有效評價電氣專業人才是否具備相應的綜合技術技能，就顯得非常重要。
電氣技術考核實訓裝置是根據中等職業教育技能型人才培養目標及其技能教學要求，結合電力電氣專業人才在生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品，滿足機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工技術基礎》、《電工測量與儀表》、《電機與電氣控制》、《PLC綜合控制》、《電動機控制電路》、《電力拖動控制電路》、《電力拖動控制線路與技能訓練》等相關專業模塊的職業能力教學與實訓和技能考核的要求。

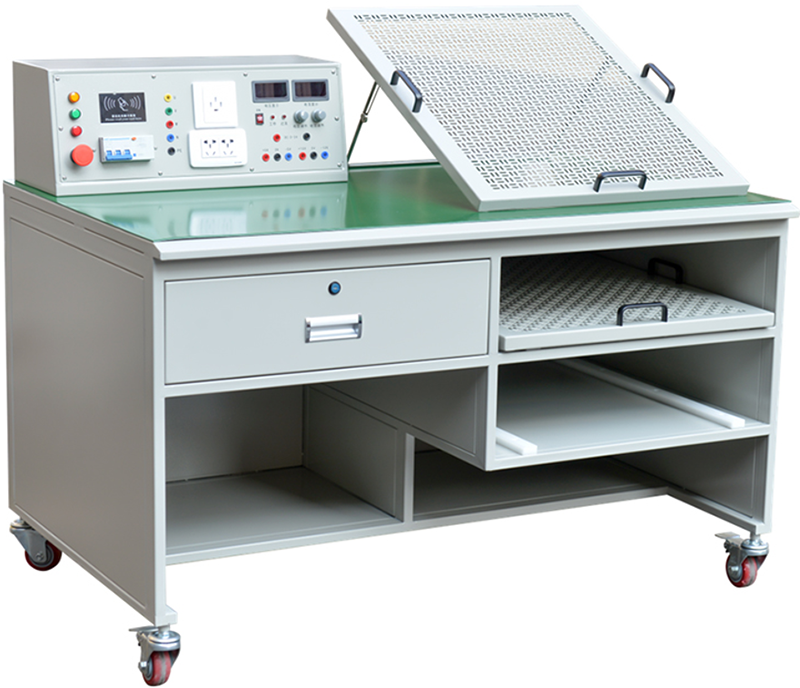

（圖片僅供參考、以實際配置為準）
二、功能特點
實訓裝置為單工位設計。左邊為實訓電源臺部分，右側為實操平臺部分。一體化設計，結構新穎。電源輸出采用安全插座加插座形式輸出，最大限度為使用者提供安全與便利。
實訓裝置由電源部分、實操部分、儲物部分組成。桌面設計高度750mm符合人體工程學，滿足絕大部分使用者的使用體驗，底部裝有4個萬向福馬輪，方便移動和固定。
電源部分：配備刷卡去電功能，提供實訓交流電源 AC 380V、220V，直流電源 DC 0-24V可調，DC±5V; DC±12V;。
操作部分：由一塊700X600mm的網孔板為主體，網孔板可根據用戶習慣調整傾斜度，滿足不同的使用習慣，網孔采用德國的先進工藝，采用改進型橢圓形孔加工，配合專用的固定膠粒，整體設計規范、合理，使各類元器件在任何角度、任何方位都能輕松裝配、調整。
儲物部分：該部分可存放實操器件、工具等，空間利用率大，內部有隔板作為分隔區域。
設備組合簡單使用方便布局科學整齊美觀，擴展升級容易。同時采用了絲網印刷新工藝、鋼制噴塑新工藝等先進工藝。
電氣技術考核實訓裝置包含實訓桌、智能電源控制模塊、智能監控模塊、電氣實訓模塊、滿足電氣專業的實訓考核的要求。
三、技術指標
1、工作電源：三相五線 供電 AC 380 V ±10% 50 Hz；最大功率：≤500Ｗ；
2、電網電壓指示：設有三相電壓指示燈，可分別指示電網輸入的三相線電壓；
3、實訓裝置外形尺寸：長×寬×高＝約（1300mm×800mm×1000mm）±10mm
4、工位提供安全型插孔三相電源輸出，單相電源輸出采用插板；
5、安全保護措施：具有接地保護、短路、過載、漏電保護功能，安全符合相關的國家標準。漏電保護動作電流：≤30mA、≤0.1S；設置有一個總電源開關，具有漏電保護功能，當漏電電流達30mA時，保護裝置動作，為工位單獨提供三相四線交流電源輸出；設有急停按鈕，按下立即切斷三相電源輸出；
6、環保要求：材料選用符合國家相關環保標準。
四、實訓項目舉例
1、電器及其安裝、檢測與維修
（1）掌握低壓電器的分類和常用術語；
（2）掌握低壓熔斷器的使用；
（3）掌握低壓開關的使用；
（4）掌握主令電器的使用；
（5）掌握接觸器的使用；
（6）掌握繼電器的使用；
2、用電氣線路安裝
（1）掌握導線路徑工藝排排版；
（2）掌握端子間的導線束的捆扎；
（3）掌握導線間的端子壓接工藝；
（4）掌握導線入線槽的工藝；
3、電機基本控制線路及其安裝、調試與維修
（1）掌握三相籠型異步電動機的手動正轉控制線路；
（2）掌握三相籠型異步電動機的點動正轉控制線路；
（3）掌握三相籠型異步電動機的自鎖正轉控制線路；
（4）掌握三相籠型異步電動機的連續與點動混合正轉控制線路；
（5）掌握三相籠型異步電動機的正反轉控制線路；
（6）掌握三相籠型異步電動機的位置控制與自動往返控制線路；
（7）掌握三相籠型異步電動機的順序控制線路；
（8）掌握三相籠型異步電動機的多地控制線路；
（9）掌握三相籠型異步電動機的Y-△降壓啟動控制線路；
（10）掌握三相籠型異步電動機的反接制動控制線路；
（11）掌握三相繞線轉子異步電動機的控制線路；
（12）掌握電動機的控制、保護與選擇；
（13）掌握電氣控制線路設計基礎；
五、配置清單
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 電氣技術考核實訓裝置 | 臺 | 1 | 詳細配置見配置清單 |
|
2 | 配電及照明電路實訓板 | 塊 | 1 | 詳細配置見配置清單 |
|
3 | 電力拖動實訓掛板 | 塊 | 1 | 詳細配置見配置清單 |
|
4 | 工具 | 套 | 1 | 詳細配置見配置清單 |
|
5 | 耗材 | 套 | 1 |
|
|
6 | 實訓電機 | 臺 | 1 | M2002-A | 三相異步電動機 （380V，單速）PN(W):60、nN(r/min):1400、 UN(V)：三相 AC 380 IN(A):0.33、連接組別：△/Y |
臺 | 1 | M2004-A | 三相雙速異步電動機PN(W):40/25、nN(r/min):2800/1400、UN(V):三相AC 380 IN(A):0.25/0.2、連接組別：△/2Y |
7 | 實驗說明書 | 本 | 1 | 指導學生實訓 |
|
8 | 安全連線 | 包 | 1 |
|
|
具體配置詳單（單套數量）
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
電力拖動實訓板 | 1 | 空氣開關 | DZ47-603P3AC型 | 個 | 1 |
2 | 空氣開關 | DZ47-602P3AC型 | 個 | 1 |
3 | 交流接觸器 | CJT1-10，220V | 個 | 4 |
4 | 熱繼電器 | JR16B-20/3 | 個 | 1 |
5 | 時間繼電器 | ST3PA-B 220V（帶底座） | 個 | 2 |
6 | 按鈕盒子 | LA10-3H(CHNT-NP2) | 個 | 2 |
7 | 行程開關 | LX19-001 | 個 | 4 |
8 | 端子排 | JF5-2.5 mm2 5位 | 個 | 12 |
9 | 線槽 | 3025 | 套 | 1 |
10 | 控制變壓器 | BK-100VA | 個 | 1 |
11 | 輔助鋤頭 | F22 | 個 | 4 |
配電及照明電路實訓板 | 1 | 單相電度表 | DD282220V 0.5（2）A | 個 | 1 |
2 | 剩余電流動作斷路器 | NBH8LE-401P+N 3A | 個 | 1 |
3 | 空氣開關 | DZ47-601P3AC型 | 個 | 4 |
4 | 螺口燈座 | 暗裝，帶底盒。 | 個 | 2 |
5 | 螺口燈泡 | 40W220V E27 | 個 | 2 |
6 | 五孔帶開關插座 | 暗裝，帶底盒 | 個 | 1 |
7 | 五孔不帶開關插座 | 暗裝，帶底盒 | 個 | 1 |
8 | 雙控開關 | 暗裝，帶底盒 | 個 | 2 |
9 | 零線排 | 6位左右 | 個 | 1 |
10 | 地線排 | 6位左右 | 個 | 1 |
11 | 接線端子排 | 5位 | 個 | 3 |
工具 | 1 | 一字螺絲刀 | 3寸 | 把 | 1 |
2 | 十字螺絲刀 | 3寸 | 把 | 1 |
3 | 一字螺絲刀 | 2×75 | 把 | 1 |
4 | 十字螺絲刀 | 2×75 | 把 | 1 |
5 | 尖嘴鉗 | 6寸 | 把 | 1 |
6 | 剝線鉗 | HS-700D | 把 | 1 |
7 | 鑷子 |
| 把 | 1 |
8 | 斜口鉗 | 6寸 | 把 | 1 |
9 | 電烙鐵 |
| 把 | 1 |
10 | 數字萬用表 | MY60 | 只 | 1 |
耗材 | 1 | 電源線 | 已做好（含三相五線插頭1個，五芯護套線2米） | 套 | 1 |
2 | 導線BVR | 黃色 0．75mm2 | 米 | 50 |
3 | 導線BVR | 綠色 0．75mm2 | 米 | 50 |
4 | 導線BVR | 紅色 0．75mm2 | 米 | 50 |
5 | 導線BVR | 藍色 0．75mm2 | 米 | 50 |
6 | 導線BVR | 黃綠雙色 0．75mm2 | 米 | 50 |
7 | 雙線插針 | TE1008 | 只 | 200 |
8 | 異型號碼管 | 1.5 mm2 | 卷 | 1 |
9 | 焊錫絲 |
| 米 | 10 |
