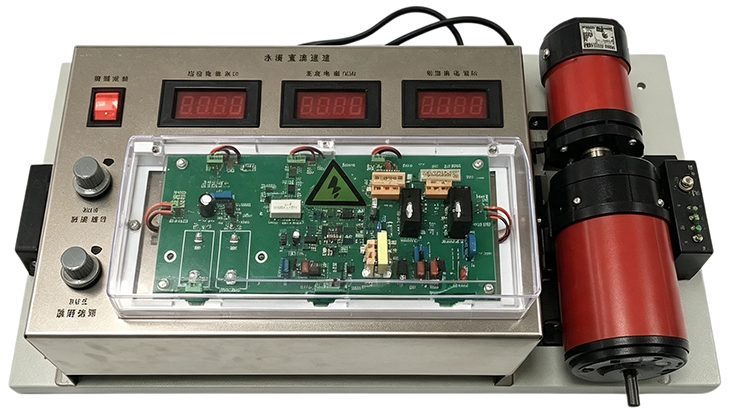

SBXCJ-10直流調速教學模型

一、產品概述

直流調速教學模型、直流調速教學設備為自動化、電氣類專業實訓教學模塊，構建以測速發電機反饋電壓與給定電壓構成的轉速負反饋閉環直流調速系統。系統主要由給定電壓單元、轉速負反饋單元、放大電路、觸發產生電路、主電路組成。直流調速PCB線路板采用插拔式結構，拆裝便捷，學生可開展電路參數測量、原理分析、故障設置、故障診斷與排除實訓，適用于自動控制原理、電力拖動自動控制系統課程理實一體化教學。

1.功能：直流調速模型采用測速發電機反饋電壓和給定電壓形成閉環調速系統，調速系統由給定電壓、轉速負反饋、放大電路、觸發產生電路及主電路組成。直流調速PCB線路板采用插放式設計，方便學生取出。學生根據功能要求進行測量分析，完成故障診斷與排除。

2.尺寸：長500×寬390×高200mm（±5％）

二、主要器件：

（1）閉環直流調速PCB線路板

（2）永磁直流電動機-永磁測速發電機組

（3）數字顯示系統

（4）透明防護罩

三、直流調速模塊：模塊底板采用Q235冷軋鋼板經折彎后焊接而成，表面靜電噴塑處理。底板上方有直流電機、測速發電機、直流調速線路板、顯示系統等組成。
