1

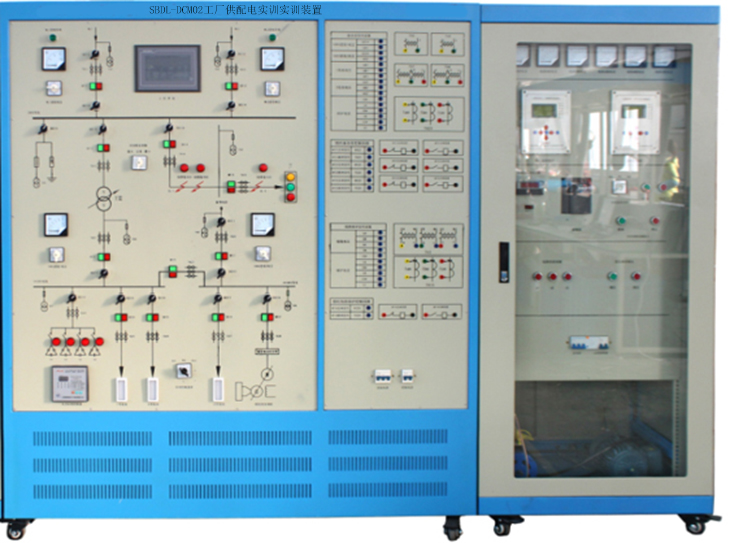

主接線模擬屏

高：1900mm   寬：830mm   深：750mm采用鈑金結構

控制柜包括：三只指針式交流電壓表（精度1.0級，量程：0～500V）；三只指針式交流電流表（精度1.0級，量程：0～5A）；數字式電秒表（1只）：測量范圍0.0001S-9999.9S，測量誤差≤±5×10-5×量程±1個尾數字，有連續和觸動兩種功能。適應空觸點或5V-250V正極性電信號。連續性手動復零，觸動性即可手動復零，也可隨測量信號自動復零。微機線路保護裝置（1只）：具有三段式過流保護，低壓閉鎖電流保護，單相接地保護，反時限過流保護，過電流前加速，過電流后加速，重合閘等功能；微機備自投裝置（1只）：有進線備投和母聯備投方式可選 ，當主進線電源模擬故障失電后，備自投裝置能自動地將備用進線電源投到工作母線上，以此保證連接在工作母線上的負荷仍能正常工作，提高供電的可靠性和穩定性。

微機保護功能要求：

1.采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性，產品通過了嚴格的型式試驗和電磁兼容測試，保證了產品在惡劣環境下的適應能力和可靠性。

2.針對35kV及以下主變壓器、配電系統饋線、電容器、電動機、變壓器和備自投等而設計。除了具有完善的保護功能外，還具有對設備的電氣量的測量功能及對設備的可編程控制功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機（監控、調度計算機），同時接受上位機的分、合閘等控制命令。

3.采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。

4.具有多路開關量輸入和輸出，可根據用戶需求在標準版本上擴充開入和開出，所有的開入均為交直流兩用。

5.交直流兩用操作回路，自適應0.5～5A開關跳合閘電流；操作回路配置了防跳回路。

6.配置工業級寬溫型160×160點陣液晶，全中文操作菜單及事故報文顯示。

7.面板上顯示設備的實時信息，監視設備的運行工況，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。

8.具有故障錄波功能，可分別記錄保護啟動前、保護動作前各兩周波，保護啟動后、保護動作后各八個周波。

9.★裝置具有模擬產生標準4相電壓3相電流，方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可設置200V，精度:誤差＜0.01V；電流三相可輸出200A，精度:誤差＜0.01A。相位范圍: 360?，精度:誤差＜0.1?；   分辨率: 0.01?。可模擬微機測控裝置在各運行工況下采樣值，如：停運、正常、故障等工況下電參量，在各工況狀態下自動切換所設定值，配合裝置正確投切一次設備。

10.具有 1 個標準的 RS485 通訊接口(Modbus   RTU 通訊協議)，

11.兩路以太網通訊（IEC60870-5-103通訊規約）。

12.整機靜態功耗小于10W。

13.高抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。

上位機后臺監控軟件，監控主機與現場智能設備采用RS485總線，Modbus-RTU協議構建底層監控網絡。主要實現以下功能：

高：1900mm寬：1640mm深：750mm

采用控制屏鈑金結構，一次主接線印于面板上。由35 kV，10kV，兩個不同的電壓等級構成 ，整個系統有兩路35kV進線，其中一路正常供電，另一路作為備用，通過備自投自動切換;35kV母線出線有兩路分支，一路送其他分廠，一路經總降變降壓為10kV母線的進線電源1供本地使用；為了保證供電可靠性，另加一路電源作為10kV母線的進線電源2。進線電源1和進線電源2互為暗備用，分別給10kVⅠ段母線和10kVⅡ段母線供電，兩者也可通過備自投自動切換。為了保證一次線路供電的可靠性，配置了微機備自投，微機線路和微機變壓器保護；為了保證高壓電動機的穩定運行，配置了高壓電動機保護；為了提高用電質量，配置了無功補償裝置；為了實現自動化控制，配置了PC機和PLC控制器，實現了整個系統的"四遙"功能

包含如下電氣元件：

7觸摸屏TPC7062TI1套

PLC三菱FX3U-128M1套

斷路器DZ47-3P/16A1只

斷路器DZ47-2P/16A1只

指示燈AD16-22D  AC220V,10只

帶燈方形按鈕SA16-LAMP24V紅色12只

帶燈方形按鈕SA16-LAMP24V綠色12只

電壓測量換向開關LW12D-16L/,34只

電壓表6L2  10KV /100V2只

電壓表6L2  35KV/ 100V2只

電力電容器BSMJ0.4-0.5-3,4只

無功補償器 JKL5C-4,1只

負載電阻7組

管阻1歐/50W（含安裝支架）5只

主變壓器AC380V/(90%,95%100%,105%,110%)1臺

電壓互感器AC380V三相三線進/AC110V三相四線出3臺

電壓互感器AC380V三相三線進/AC110V三相三線出4臺

電流互感器BH-0.66 5A/5A12只

電感6只

中間繼電器MY2N-J DC24V20只

交流接觸器CJX2-091020只

保險座RT18-32(X)-3P7個

航空插座Y36M-36TK1個

航空插座Y36M-50TK1個

接線端子若干

航空插座Y36M-4TK1個

2

系統控制柜

1、對供配電一次系統進行組態，實時顯示主接線的變化；

2、實時采集、顯示、存儲各類電量參數；

3、對采集的各種電量量可生成實時和歷史曲線和報表，以利于實驗者比較、分析實驗數據；

4、監視各斷路器位置、保護動作出口狀態；能夠控制輸電線路斷路器的跳/合閘；5、根據采集的母線電量實現對電壓、無功的自動調整。

包含如下電器元件

變頻器三菱 D720  0.4KW,1套

微機線路保護,1臺

微機備自投,1臺

點動按鍵Φ22紅色,6只

點動按鍵Φ22綠色,3只

漏電開關,4P帶漏電/20A,1只

三相鼠籠電機0.18KW/380V,1臺

三相同步電機0.18KW/380V,1臺

電流表5A面板指針表,6只

智能電秒表HP404Z-A,1臺

換向開關LW12D-16L/3,1只

3

變電站監控軟件

1、概述

電力綜合自動化監控系統支持基于多種通訊方式的分布式體系結構，采用對象化的設備描述方法，系統的描述由傳統的面向遠動的數據列表方式變?yōu)閷哟畏绞?，對象層次可以任意嵌套，能夠更直觀更方便地反映電力系統的構成。

采用跨平臺設計，支持多種操作系統：

采用 Mysql 為主數據庫，   按畫面管理、數據管理與在線運行的模塊設計：

2、 功能特性

1） 多國語言

◆ 支持多國語言顯示，中文簡體、 中文繁體與英文

◆ 支持多國語言動態切換， 多數模塊在切換語言后無須重啟軟件即可生效

2） 語音報警

◆ 支持媒體文件提示

◆ 支持 TTS 文字轉語音，   支持事件提示與五防操作提示

3） 圖元展示

◆ 支持多種顯示方式，餅狀圖、 柱狀圖、 儀表盤、 溫度計、 圖片與動畫等

◆ 支持一鍵將圖元數據推送顯示到曲線

◆ 支持所有類型圖元實現操作屬性配置

◆ 支持顯示公式計算值

◆ 支持智能關聯，數據庫增加刪除數據后不影響已關聯圖元

◆ 支持通過設備管理顯示所有設備所有數據

4） 曲線展示

◆ 支持顯示實時曲線，顯示時段范圍 5 分鐘到 60 分鐘可選

◆ 支持顯示歷史曲線，顯示數據類型日月年最大最小平均值累計值等統計類可選

◆ 支持顯示大量數據，支持同一數據多個不同時段值同時對比顯示

◆ 支持將歷史曲線所顯示的數據導出到   excel 中

◆ 支持曲線坐標范圍根據數據數值自適應

◆ 支持用戶新增與編輯收藏曲線， 支持一鍵顯示用戶收藏曲線

5）報表展示

◆ 支持根據數據生成報表和通過圖元自定義報表

◆ 支持將報表數據導出到 excel 中

◆ 支持將報表數據顯示到曲線

6） 事件查詢

◆ 支持按設備查詢事件

◆ 支持用關鍵字搜索事件

◆ 支持以事件類型檢索事件

◆ 支持將事件導出到 excel 中

◆ 支持事件逐條確認與全部確認

◆ 支持事件標注高亮顯示

7） 五防閉鎖

◆ 支持自定義五防邏輯，支持遙信遙測及公式作為邏輯閉鎖條件

◆ 支持多種運行模式，支持禁用五防閉鎖或嚴格五防閉鎖

◆ 支持五防開票與預演

◆ 支持五防操作語音提示

8） 定值操作

◆ 支持定值的讀取與修改

◆ 支持壓板讀取與修改

◆ 支持運行區號的讀取與修改

9） 設備接入

◆ 支持多種協議接入，南自 103、   標準 104、 自定義 Modbus、 GPS 對時規約等

◆ 支持自定義 Modbus 的配置

◆ 支持通過公式實現遙信合并與遙測數據統計

◆ 采用規約系數與變比分離設計

◆ 支持導入南思監控系統格式設備模板

◆ 支持與系統剪切板多行復制粘貼交互

10）   數據轉發

◆ 支持多種轉發協議

◆ 支持轉發協議遙控遙調
