SBGXK-811C1電工電子實驗平臺
一、概述：
電工電子實驗平臺,電工電子實驗裝置是面向職業院校、技工院校電工電子類專業教學與技能實訓的綜合教學設備，集電工基礎、模擬電子技術、數字電子技術實訓功能于一體。電子電工實驗設備采用模塊化掛箱結構，布局合理，操作便捷，可滿足課程驗證實驗、綜合設計實驗以及技能考核實訓需求。電工電子實驗設備可完成電工基礎實驗39項、模擬電路實驗44項、數字電路實驗38項。

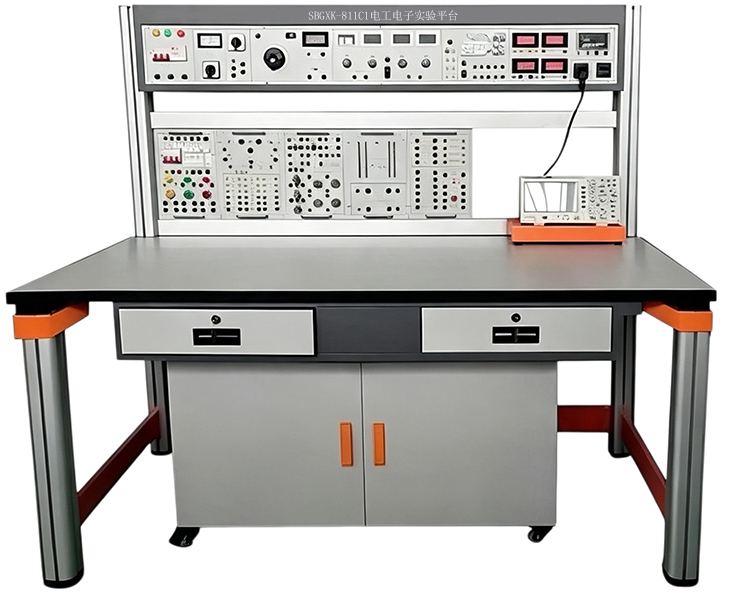

圖片僅供參考,以實物為準
二、特點：
1、綜合性強：綜合了目前國內各類學校電工類基礎課程的全部實驗內容。
2、實驗的深度和廣度可根據需要作靈活調整，裝置采用掛箱式結構，更換便捷，添加部件即可擴展功能或開發新的實驗項目。
3、測量儀表精度高，采用數字化、智能化模式，符合現代測量發展方向。
4、安全性能高：實驗屏上380V交流輸出處設有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
5、裝置結構合理，性能優越，配套完整，外觀豪華大氣。
6、根據電壓不同，實驗連接線及插座采用不同的結構，使用安全、可靠。
三、技術性能：
1、工作電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：200Kg
5、外形尺寸：1600mm×700mm×1500mm
四、實驗裝置基本配置及功能
裝置由主機箱、實驗桌、實驗屏、實驗掛箱、移動矮柜、示波器架、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構，實驗掛箱、各實驗?zāi)K可根據實驗需求自由組合放置。
（一）主機箱
主機箱為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實驗掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器（包括頻率計）、測試儀表及實驗器件等。
具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實驗臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供～220V插座2只，為外部儀器提供工作電源。
2、日光燈引線端口。
3、配備實驗用220V/30W日光燈管及支架一套：220V/30W日光燈管及支架一套置于主機箱底部，即不占空間又便于實驗狀況觀察。
4、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，+24V、±12V具有短路保護功能。
（3）恒流源：一路0-500mA連續可調恒流源，分2mA、20mA、500mA三檔，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
5、功率輸出函數發生器/頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
正弦波輸出幅度 | ≥10V |
輸出阻抗 | 50Ω |
失真度 | <1%（0.1HZ-- 1KHz） |
頻率范圍 | 0.1HZ～3MHz，采用鍵盤直接輸入數字設定頻率 |
輸出幅度 | 電位器調節，正弦波輸出具有20db,40db衰減 |
方波占空比 | 可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。 |
頻率計最高測量范圍 | 100MHz，自動換檔 |
6、智能測量儀表：
6.1、智能交流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6.2、智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6.3、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6.4、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
6.5、功率、功率因數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
（二）實驗掛箱及配件
1、DGJ-10 電路基礎實驗（一）
完成疊加原理、基爾霍夫定律、戴維南定理、諾頓定理、互易定理、歐姆定律等實驗；提供電阻、電感、電容，完成R、L、C串聯諧振、一階、二階動態電路的研究、電壓源與電流源的等效變換、負載獲得最大功率的條件、電阻的串、并聯等實驗。
2、DGJ-11 電路基礎實驗（二）
提供燈泡、穩壓管、電位器、電阻箱等，完成已知和未知電路元件伏安特性的測繪、電容的充放電等實驗。
3、DGJ-12 交流電路實驗（一）
提供電阻、電感、高壓電容（0.47uF/500V、1uF/500V、2.2uF/500V、4.7uF/500V），完成日光燈功率因數提高實驗、RLC串聯交流電路實驗、RLC并聯交流電路實驗以及電感、電容元件在直流電路和交流電路中的特性實驗。
4、DGJ-14電路基礎實驗（三）
儀表量程擴展實驗（電流表、電壓表量程的擴展）。
5、DGJ-18 鐵芯變壓器、互感/電度表實驗
鐵芯變壓器一只（50VA、36V/220V），原、副邊均設有保險絲及電流插座，方便測試并能可靠保護防止變壓器損壞；互感線圈一組，兩個空心線圈L1、L2裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根，燈泡九個，電度表一只，規格為220V、3/6A，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便，
6、電子技術實驗（一）
提供低壓交流電源（0V、6V、10V、14V抽頭各一路及中心抽頭17V兩路）、三極管、二極管、穩壓塊、電阻、單結晶體管、蜂鳴器、電容等。
7、電子技術實驗（二）
提供四位十進制譯碼顯示器、8位邏輯電平開關、8位電平指示器、三態邏輯筆、脈沖信號源（正、負輸出單次脈沖和頻率為0.5Hz～300kHz連續可調的計數脈沖源各一路），設有一些高可靠圓腳集成電路插座（8P、14P、16P、28P、40P若干只）。實驗箱還配有單管/負反饋兩級放大器、射極跟隨器、RC串并聯選頻網絡振蕩器、差動放大器及低頻OTL功率放大器共五塊固定線路實驗板?？刹捎霉潭ň€路或分立元件靈活組合進行實驗。
8、實驗連接線
根據不同實驗項目的特點，配備兩種不同規格的實驗連接線，強弱電均采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟件目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；兩種導線都只能配合相應內孔的插座，不能混插，大大提高了實驗的安全及合理性。
（四）實驗桌
實驗桌結構：實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實驗裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗掛箱支架。支架與主機箱實驗掛箱配套，上下方便，左右移位自如。
★要求實驗桌正面裝配與桌面自成一體的保護擋板，要求擋板由內部模具成型的高強度鋁合金和注塑成型的PVC外套組成，要求擋板具有防實驗用品滑落、防塵、耐腐蝕特性，確保實驗安全與設備保護。擋板拆卸、安裝方便，便于日常維護與清潔。
（三）儲存柜：配備儲存柜，存放實驗?zāi)K及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（四）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
五、實驗項目
（一）電工基本技能實驗
1、基本電工儀表的使用與測量誤差的計算
2、減小儀表測量誤差的方法
3、歐姆定律
4、電阻的串、并、混聯電路
5、電阻分壓器電路
6、電容的充放電電路
7、伏安法測電阻
8、節點電壓法
9、回路電壓法
10、支路電流法
11、電阻與溫度的關系:用伏安法測出燈絲在不同電壓下的阻值
12、電壓表量程的擴展
13、電流表量程的擴展
14、已知和未知電路元件的伏安特性
15、直流電阻電路故障的檢查
16、電路中電位的測量
17、基爾霍夫電壓定律
18、基爾霍夫電流定律
19、電壓源外特性的測定
20、疊加原理
21、電壓源與電流源的等效變換
22、負載獲得最大功率的條件
23、戴維南定理
24、諾頓定理
25、互易定理
26、二端口網絡
27、雙聯開關兩地控制
28、RLC串聯交流電路
29、RLC并聯交流電路
30、RLC串聯諧振電路
31、電感、電容元件在直流和交流電路中的特性
32、正弦穩態下RL、RC串聯電路
33、日光燈電路的連接
35、交流電路參數的測量
36、三相負載的星形聯結
37、三相負載的三角形聯結
38、三相交流電路功率的測量
39、功率因數及相序的測量
（二）模擬電路基本技能實驗
1.晶體二極管的判別與檢測
2.PN結的單向?qū)щ娞匦?/span>
3.晶體三極管的判別與檢測
4.單結晶體管特性
5.晶體管共射極單管放大器
6.場效應管放大電路
7.負反饋放大電路
8.差動放大電路
9.射極跟隨器
10.場效應管共源極放大電路
11.共集電極放大器
12.共基極放大器
13.兩級阻容耦合放大器
14.運算放大器的基本接法
15.集成運放同相比例放大器
16.集成運放反相比例放大器
17.集成運放加法電路
18.集成運放減法電路
19.集成運放積分電路
20.集成運放微分電路
21.電壓跟隨器
22.電壓比較器
23.RC橋式正弦波振蕩器
24.方波發生器
25.三角波發生器
26.文氏電橋正弦波發生器
27.鋸齒波發生器
28.過零比較器
29.比較器
30.窗口比較器電路實驗
31.集成運放的調零電路
32.電源極性錯接的保護電路
33.輸入端限幅保護電路
34.輸出端限幅保護電路
35.OTL功率放大器
36.RC正弦波振蕩器及選頻放大器
37.晶閘管可控整流電路
38.單相半波整流、濾波電路
39.單相全波整流、濾波電路
40.單相橋式整流、濾波電路
41.穩壓管穩壓電路及其穩壓原理
42.三端集成固定穩壓電源
43.正電源輸出可調集成穩壓電源
44.串聯型晶體管穩壓電源電路
（三）數字電路基本技能實驗
1.晶體二極管開關特性
2.晶體三極管開關特性
3.二極管限幅器
4.三極管限幅器
5.二極管鉗位器
6.TTL集成邏輯門
7.集成與門邏輯功能測試
8.集成非門電路邏輯功能測試
9.集成或門電路邏輯功能測試
10.集成與非門邏揖功能測試
11.CMOS門電路的測試
12.TTL電路和CMOS電路的輸出特性測試
13.集成邏輯電路的連接與驅動
14.組合邏輯電路
15.半加器
16.全加器
17.譯碼器
18.譯碼器邏輯功能測試
19.數據選擇器邏輯功能測試
20.四選一數據選擇器
21.八選一數據選擇器
22.集成觸發器邏輯功能測試
23.基本RS觸發器
24.JK觸發器
25.D觸發器
26.CMOS觸發器
27.計數、譯碼和顯示
28.計數器及其應用
29.十進制可逆計數器的邏輯功能測試
30.二進制加法計數器
31.十進制加法計數器
32.測試移位寄存器的邏輯功能
33.移位寄存器及其應用
34.脈沖分配器及其應用
35.555時基電路
36.單穩態觸發器
37.多諧振蕩器
38.施密特觸發器
六、電工電子實驗平臺配置表
序號 | 名 稱 | 每臺數量 | 單位 | 備 注 |
1 | 主機箱 | 1 | 套 |
|
2 | 實驗桌 | 1 | 張 | 含實驗屏 |
4 | 儲存柜 | 1 | 個 |
|
5 | 示波器架 | 1 | 個 |
|
6 | 學生凳 | 2 | 張 |
|
7 | 電工器材配備 | 1 | 套 | 見表一 |
8 | 電子技術實驗（一） | 1 | 套 |
|
9 | 電子技術實驗（二） | 1 | 套 |
|
表一 ：每臺電工器材配備配置清單
序號 | 名稱 | 單位 | 數量 |
| 備注 |
1 | 電工實驗掛箱 | 塊 | 1 | 掛箱一 | DGJ-10 電路基礎實驗（一） |
2 | 掛箱二 | DGJ-11 電路基礎實驗（二） |
掛箱三 | DGJ-12/18 交流電路實驗（一） |
掛箱四 | DGJ-14 電路基礎實驗（三） |
3 | 實驗說明書 | 套 | 1 | 指導學生實驗 |
4 | 導線 | 條 | 20 | 安全插頭線：紅色6，綠色6，黃色6，黑色2 |
條 | 20 | 手槍式疊插線：紅色6，綠色6，黃色6，黑色2 |
