SBXKG-760Z型照明電路實訓設備(柜式)
一、照明電路考核柜概述
照明電路實訓設備，照明電路考核柜通常采用標準配電柜作為主體，合理利用柜體的雙面空間布局電器及配套實驗器材。柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈、漏電開關等各種實訓元器件，所有器件的接線都在接線端子排上進行，通過走線槽進行工藝布線。
照明電路考核柜是按照勞動社會保障部頒發的"工人技術等級標準"和"職業技能鑒定規范"的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成初級電工考核鑒定中的照明電路的實操項目，照明電路實訓裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

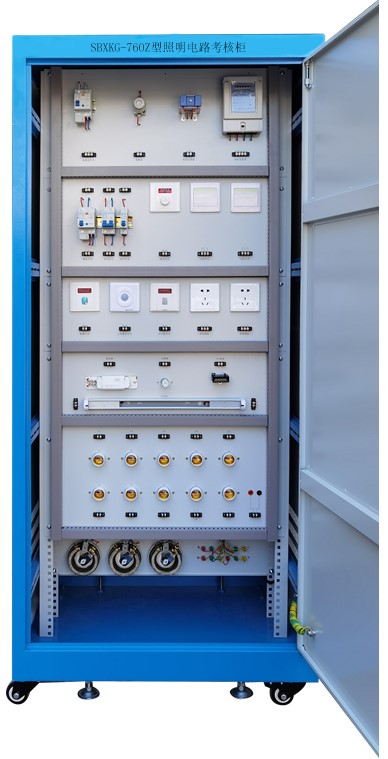

參考圖僅供參考，以實物為準
二、結構及電器配置：
照明電路實訓考核裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。
三、主要技術參數：
1、輸入電源：電壓AC380V±5%，電流5A。
2、外形尺寸：700cm×500cm×1700cm
3、設備重量：230Kg
四、實驗實訓操作項目：
1.觸摸開關控制白熾燈電路；
2.白熾燈控制電路；
3.人體感應開關控制樓梯白熾燈電路；
4.聲控開關控制樓梯白熾燈電路；
5.日光燈控制電路；
6.單相電度表直接安裝電路；
7.單相電度表間接安裝電路；
8.單相電動機控制電路；
9.電流互感器與電流表配用接線電路；
10.電壓表、電流表安裝電路；
11.三相四線有功電度表直接安裝電路；
12.三相四線有功電度表間接安裝電路；
15.一臺電流互感器用于單相回路的接線電路；
16.兩臺電流互感器接成不完全星形接線電路；
17.三臺電流互感器接成星形接線電路；
18.兩臺電流互感器差接接線電路；
19.三臺電流互感器接成三角形接線電路；
20.萬能轉換開關和電壓表測量三相電壓接線電路；
五、照明電路考核柜每臺配置清單（正反面一樣）
（一）電氣元件配置
序號 | 名稱 | 數量 | 單位 |
1 | 日光燈實訓組件 | 1 | 套 |
2 | 彩色燈泡及燈座 | 10 | 套 |
3 | 單線開關 | 1 | 只 |
4 | 二線開關 | 1 | 只 |
5 | 單相漏電開關 | 1 | 只 |
6 | 三相開關 | 1 | 只 |
7 | 調光開關 | 1 | 只 |
8 | 觸摸延時開關 | 1 | 只 |
9 | 人體感應自動開關 | 1 | 只 |
10 | 聲光控延時開關 | 1 | 只 |
11 | 盒式開關 | 1 | 只 |
12 | 插座 | 2 | 只 |
13 | 螺旋式溶斷器 | 2 | 只 |
14 | 4uF電容 | 1 | 只 |
15 | 單相電度表 | 1 | 只 |
16 | 電流互感器 | 3 | 只 |
17 | 三相四線有功電能表 | 1 | 只 |
（二）控制面板部分
序號 | 型號 | 名稱 | 數量 | 單位 |
1 | 6L2 | 交流電壓表 450V | 1 | 只 |
2 | 6L2 | 交流電流表 30A | 3 | 只 |
3 |
| 指示燈 | 3 | 只 |
4 |
| 轉換開關 | 1 | 只 |
